Static Routing (three router)

Assalamualaikum, untuk bab router ane tambah lagi ya,,kali ini static routing "three router".
A. Pengertian
Routing static adalah metode yg dilakukan dengan menambahkan network tujuan secara manual.

B. Latar Belakang
Mempelajari bab routing secara step by step.

C. Tujuan

• memahamkan lagi mengenai bab routing
• bisa mengkonfiguraskan lebih banyak router

D. Alat dan Bahan

• RB 3 buah
• Kabel LAN
• laptop

E. Durasi
   20mnt 29 detik

F. Tahap Pelaksanaan

1. Buat topologi seperti dibawah ini


saya jelaskan sebentar, kerjaan yg sudah saya selesaikan. Jadi kitaa akan membuat static routing "three router". Biasanya orang mengkonfigurasikan RB mikrotik dengan menghubungkan laptop dan RB dengan Kabel Lan tapi kali ini saya akan mengkonfigurasikan dengan wireless. Sedangakan antar mikrotik terhubung dengan kabel LAN. Nah dan disini setiap router akan dibuat mode AP bridge semua.

1. Pertama kita buat AP pada menu wireless band : B/G/N, frequen: 2442, untuk ssid isikan sesuai keinginanmu, disini dalam router syaif ssidnya : saya, router elang ssidnya: @mahfudz.aja, silakan tambahkan satu lagi setting AP di router yang belum di set. apply ok



2. Buat IP address wlan1, menu IP => +

3. Buat DHCP SERVER pada masing masing router dengan interface wlan 1, jika sudah cek kembali pada hasil dhcp server kalo masih ada tulisan no => double klik => lalu centang ARP dibagian bawah, lalu apply ok

   next terus hingga ada tulisan dhcp server succes
4. silakan cabut kabel lan yg terhubung ke laptopmu,kamu tetap akan bisa mengkonfigurasikan mikrotik jika laptop kamu menyambung denga AP yg telah kamu buat tadi di masing2 router. misal jika saya tadi membuat AP dengan nama "saya"

5. setting IP address yg terhubung dari router ke router, kalo kurang jelas lihat pada topologi di atas, dalam router elang eth2 : 192.168.24.2

6. dalam router faiz, eth2 : 192.168.24.1, eth3 : 192.168.23.1
7. masuk router syaif set ip ke eth3 : 192.168.23.2

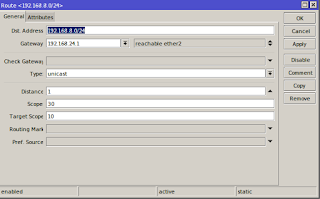

8. sekarang konfigurasi di router syaif masuk menu IP => Routes => "+" tambahkan jalur routing dst address adlah network yg kita tuju, gateway adalh jalur yg kita lewati, Pertama buat jalur routing ke arah router faiz.


   Kedua buat jalur routing ke network antara router faiz dan lang yaitu 192.168.24.0.

   yang ketiga yaitu buat jalur routing ke arah laptop dari router elang

9. sekarang konfigurasikan di router faiz. pertama buat jalur routing ke arah router syaif.

   Kedua buat jalur routing ke router elang

10. konfigurasikan di router elang . Pertama buat jalur routing ke arah router faiz.

    kedua buat jalur routing ke arah antara router syaif dan faiz yaitu 192.168.23.0.

    Ketiga buat jalur routing kearah laptop dari router syaif

11. nah sekarang sudah buat jalur routing pada tiap tiap router, saatnya coba ping
12. ping dari laptop syaif ke laptop faiz

13. ping dari laptop syaif ke laptop elang

14. ping dari laptop faiz ke arah laptop syaif dan elang




15. ping dari laptop elang ke laptop faiz dan syaif




16. Jika yang saya paparkan ini terlalu bingung silakan tanyakan ke email ini : ahmadsyaif21@gmail.com

G. Kesimpulan
router itu bisa menhubungkan banyak router debgan network yang berbeda.
H. Referensi
Modul MTCNA 20015

.............................Sekian brayyyyyyy. Wassalamualaikum
